PCB Board Outline 정의하기

PCB의 Outline을 정의하는 방법을 알아보자.

1. 하단에서 Keep-out Layer를 선택하고, 원하는 PCB 보드 형태를 Line으로 그려준다.

Jump to Location 기능을 사용하면 Line을 쉽게 그릴 수 있는데, 단축키는 ‘J’ → ‘L’이다.

2. Line 하나를 선택하고 Tap 키를 누르면, 해당 Line과 연결된 모든 Line이 선택된다.

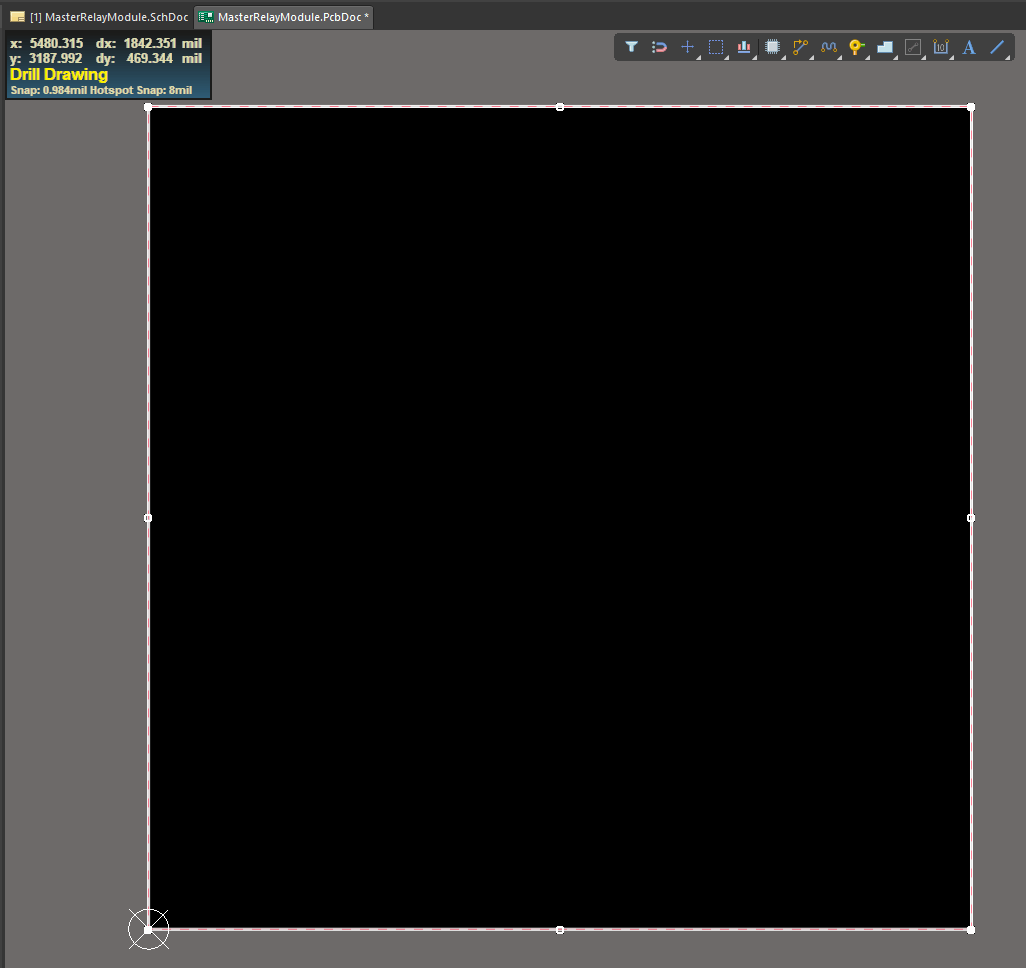

3. ‘Design’ → ‘Board Shape’ → ‘Define Board Shape from Selected Objects’를 누르면,

PCB 보드의 형태가 Drill-drawing Layer에서 그린 모양대로 바뀌게 된다.
